07.12.2016

Обзор элементной базы от TDK-EPCOS для применения в устройствах силовой электроники

Компания TDK-EPCOS производит широкую номенклатуру электронных компонентов для различных областей электроники. Одним из самых сильных направлений, которые развивает компания TDK-EPCOS в настоящее время, является силовая электроника. В данном обзоре рассмотрено применение элементной базы от TDK-EPCOS в различных узлах преобразователей частоты и источников питания.

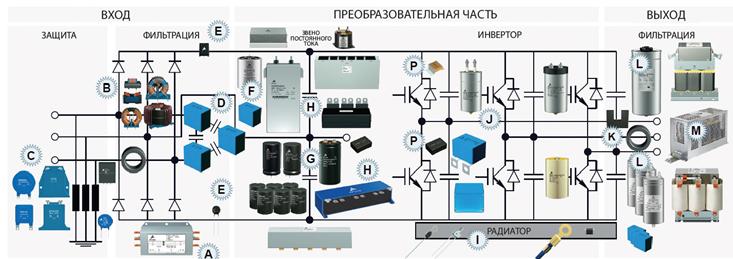

Структурная схема преобразователя частоты

1э



Структурная схема источника питания

1

  • A: Входной ЭМС-фильтр
  • B: Дроссели подавления ЭМП
  • С: Варисторы
  • D: X,Y - Конденсаторы
  • E: PTC или NTC термисторы для ограничения тока
  • F: Пленочные конденсаторы средней мощности для звена ПТ
  • G: Электролитические конденсаторы для звена ПТ
  • H: Мощные пленочные конденсаторы для звена ПТ
  • I: Температурные сенсоры (NTC или PTC термисторы)
  • J: Снабберные или коммутирующие конденсаторы
  • K: Ферритовые сердечники (кольцевые, E, U, I и другие)
  • L: Выходные фильтрующие конденсаторы
  • M: Выходные фильтрующие катушки дроссели
  • N: Силовые трансформаторы
  • O: Дополнительные трансформаторы
  • P: Многослойные керамические конденсаторы и Ceralink



СОВРЕМЕННАЯ ЭЛЕМЕНТНАЯ БАЗА ДЛЯ СИЛОВОЙ ЭЛЕКТРОНИКИ тдк

Электронные компоненты для силовой электроники

Серия Вид Технические  параметры
Особенности

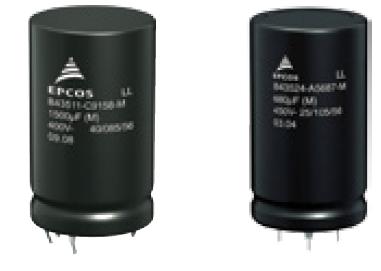

Алюминиевые электролитические конденсаторы
Выводы под винт



кон1втаб1



я1

кон1втаб1

V: 16 … 600 В DC

C: 560 … 680 000 мкФ

Срок службы более:

10 000 ч, при +105°C

15 000 ч, при +85°C

-Высокий максимально допустимый пульсирующий ток.

-Компактный корпус

-Специальная конструкция для охлаждение через основание

-Самогасящийся электролит под заказ

-Увеличенный срок службы (более 20 лет)

4-/5- выводные

(защелкивающиеся и под пайку)

V: 350 … 500 В DC

C: 220 … 3300 мкФ

3000 ч, при +105°C

10 000 ч, при +85°C

-Высокий максимально допустимый пульсирующий ток.

-Компактный корпус

-Увеличенный срок службы (более 20 лет)

Защелкивающиеся выводы

V: 200 … 600 В DC

C: 39 … 3300 мкФ

8000 ч, при +105°C

8000 ч, при +85°C

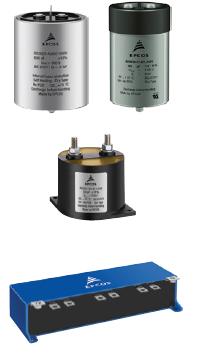

Пленочные конденсаторы для цепей постоянного тока

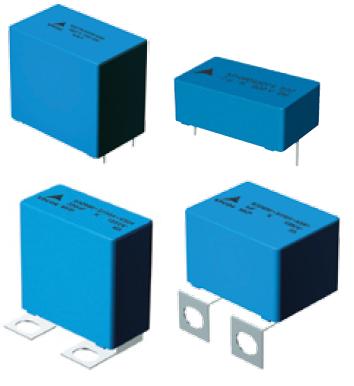

MKP DC Link

конд12



 as2

 as21

V: 300 … 1300 В DC

C: 0.47 … 480 мкФ

T: -40 … + 105°C

-Высокая удельная емкость

-Малые потери и высокая нагрузочная способность по току

-Пластмассовый корпус и заливаемый компаунд из негорючих материалов (UL94V)

MKP Снабберные

V: 850 … 2000 В DC

C: 68 нФ … 5.6 мкФ

-Рабочая температура до +110°C

-Очень низкие значения ESL и ESR

-Большое количество конфигураций выводов

-Высокая устойчивость к импульсным перенапряжениям

MFP Снабберные

V: 1000 … 2000 В DC

C: 22 нФ … 0.68 мкФ

MKP DC

V: 700 … 1980 В DC

C: 40 … 1500 мкФ

T: -55 … + 75°C

-Высокая нагрузочная способность по току

-Алюминиевый цилиндрический корпус

MKP DC LSI

V: 500 … 1200 В DC

C: 50 … 400 мкФ

T: -55 … + 70°C

-Высокая нагрузочная способность по току

-Очень низкая ESL

-Пластмассовый цилиндрический корпус

PCC LP

V: 450 … 900 В DC

C: 300 … 3000 мкФ

T: -25 … + 105°C

-Высокая удельная емкость

-Очень хорошая способность к самовосстановлению

-Изменение конструкции по желанию заказчика

MKK DC

MKK DCI

PCC HP

V: 700 … 6000 В DC

C: 100 … 30 000 мкФ

-Высокая нагрузочная способность по току

-Длительный срок службы

-Наполнитель: масло или газ

MKK DCR

V: 800 … 1500 В DC

C: до 12 500 мкФ

T: -25 … + 80°C

-Высокая нагрузочная способность по току

-Низкое значение ESL

-Заполнение из полимера

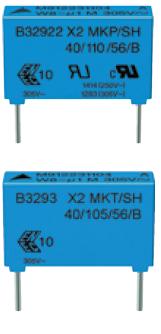

Пленочные конденсаторы для цепей переменного тока
Для подавления ЭМП

  as4

V: 330, 530 В AC

C: 1нФ … 6.8мкФ

X1 MKP

V: 305, 350 В AC

C: 10нФ … 30мкФ

X2 MKP,

X2MKT (для тяжелых условий эксплуатации)

V: 500 В AC

C: 1нФ … 10нФ

Y1 MKP

V: 300 В AC

C: 1нФ … 1мкФ

Y2 MKP
MKP AC as5

V: 250 … 1000 В AC

C: 10 … 600мкФ

3x25 … 3x400мкФ

-Высокая нагрузочная способность по току

-Защита от избыточного давления

-Алюминиевый корпус

MKD AC
MKK
Керамические конденсаторы
Дисковые с радиальными выводами (высоковольтные) as6as61

V: 16 кВ

C: 10пФ … 10нФ

-Защита для снабберных цепей
C: 10пФ … 10нФ X1/440V, Y2/300V, Y1/400V
                    CeraLink

V: 500, 700, 900 В DC

С: 0.25 … 20 мкФ

T: -40 … + 150°C

-Низкие значения ESR и ESL

-Высокая удельная емкость и малые размеры

-Надежное функционирование с полупроводниковыми ключами и в системах с высокими частотами переключения

Индуктивные компоненты

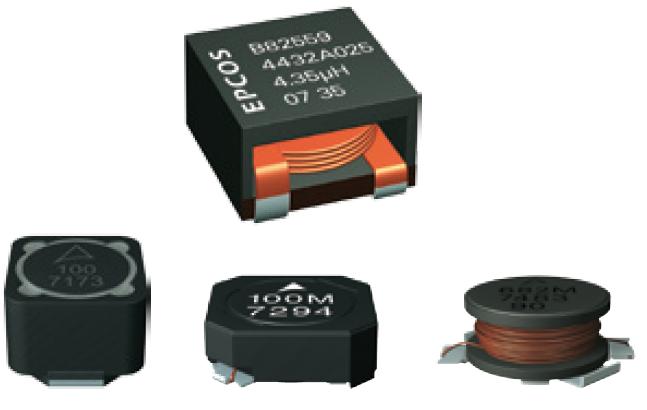

Мощные катушки индуктивности  f1

L: 0.3 … 35 мкГ

I: 9.3 … 71 А

-Дроссели SMD со спиральной намоткой из плоского провода

-Чрезвычайно высокая допустимая нагрузка по току

L: 0.82 … 1000 мкГ

I: 0.11 … 11 А

-Высокие значения номинального тока

-Экранированные и неэкранированные варианты

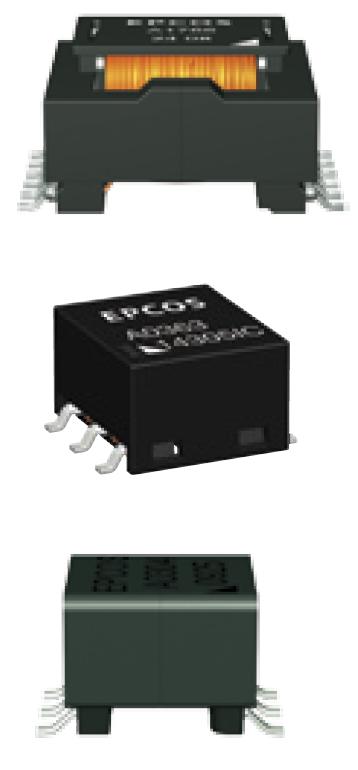

Трансформаторы

f2

Vin: 36 … 60 В DC

Vin: 80 … 265 В DC

-SMD обратноходовые трансформаторы

-Трансформаторы для импульсных источников питания

Vin: 3.3, 5, 12 В DC

Vout: 3.3, 5, 12 В DC

-Трансформаторы для DC/DC преобразователей

-Типичная частота переключений 250кГц

Visolation: 1500 В DC

H: 5.4 мм

L x W : 8.1 x 6.7 мм

-Импульсные SMD трансформаторы для управления затвором и для гальванической развязки

-Малая индуктивность рассеяния

-Малые паразитные емкости

Isense: 7 … 40 А

Кtr: 1:20 … 1:200

-Токоизмерительные SMD трансформаторы

-Напряжение изоляции до 2400 В AC

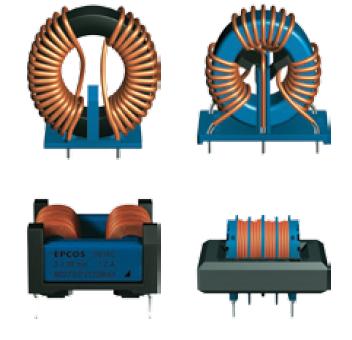

Дроссели

подавления ЭМП

 f3

L: 0.19 … 100 мГн

I: 0.25 … 56 А

V: 250 … 600 В AC

-Дроссели с кольцевым сердечником

-Высокая собственная частота за счет особой технологии намотки

L: 0.33 … 100 мГн

I: 0.35 … 4.6 А

V: 250 … 300 В AC

-Дроссели с U, D, E-образными и рамочными сердечниками

-Повышенная индуктивность рассеяния для дросселей с рамочными сердечниками

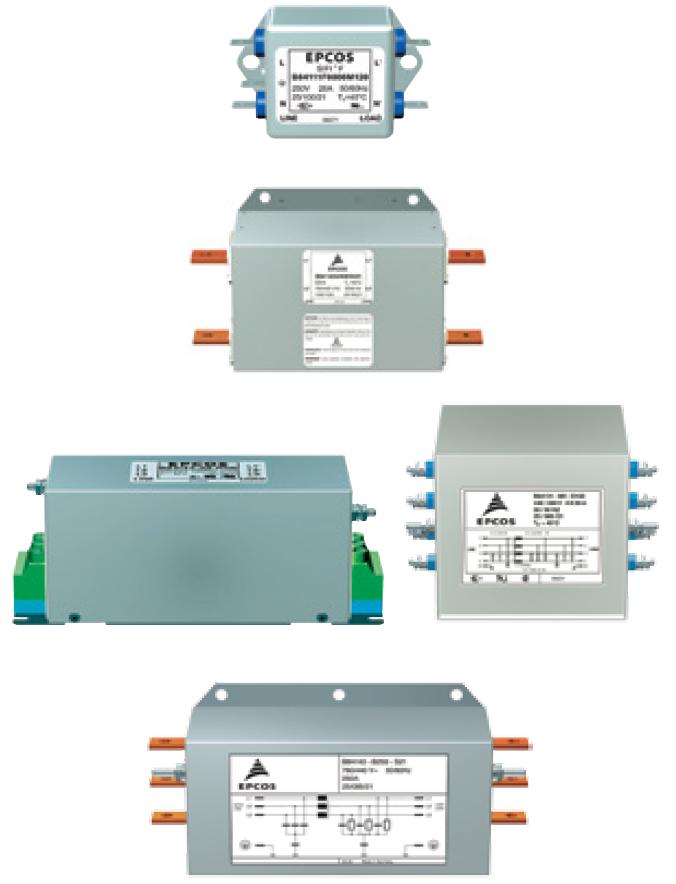

ЭМС-фильтры

2-канальные фильтры

(для однофазных цепей и цепей постоянного тока)

f4

V: 250 … 520 В AC

V: 250 … 1500 В DC

I: 0.5 … 1600 А

-Подавление синфазных и дифференциальных помех

-Одиночный или многокаскадный фильтр

3,4-канальные фильтры

(для трёхфазных цепей)

V: 440 … 760 В AC

I: 62500 А

-Подавление синфазных и дифференциальных помех

-Одиночный или многокаскадный фильтр

-Исполнение с и без нейтральной линией

Элементная база для цепей защиты

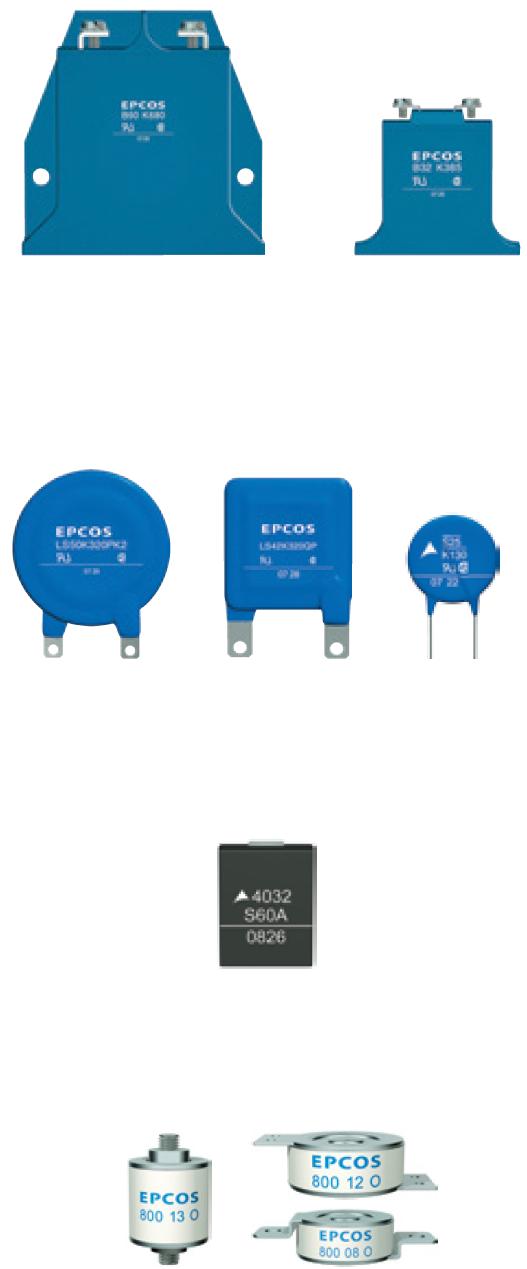

Варисторы

f555

Imax: 25 … 100 кА (8/20)

VRMS: 75 … 1100 В

-Варисторы блочного типа в герметичном пластиковом корпусе

-Диаметр: 32 … 80 мм

Imax: 40 … 75 кА (8/20)

VRMS: 130 … 750 В

-Варисторы с плоскими выводами

-Диаметр: 40 … 50 мм

Imax: 0.820 кА (8/20)

VRMS: 11 … 1000 В

-Выводные дисковые варисторы

-Диаметр: 5 … 25 мм

Imax: 0.4 … 1.2 кА (8/20)

VRMS: 11480 В

-SMD варисторы

Разрядники

V: 75 … 7500 В DC

Imax: 0.5 … 100 кА

-2 и 3-ех электродные разрядники

-SMD и выводные

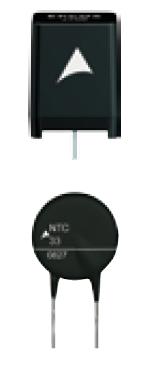

Термисторы        f6

V: 12 … 1000 В DC

R: 0.3 Ом … 10 кОм

-PTC термисторы для ограничения тока при КЗ и перегрузках

Imax: 1.3 … 24 А

R: 0.5 Ом … 120 Ом

-NTC термисторы для ограничения пускового тока
Измерительные элементы

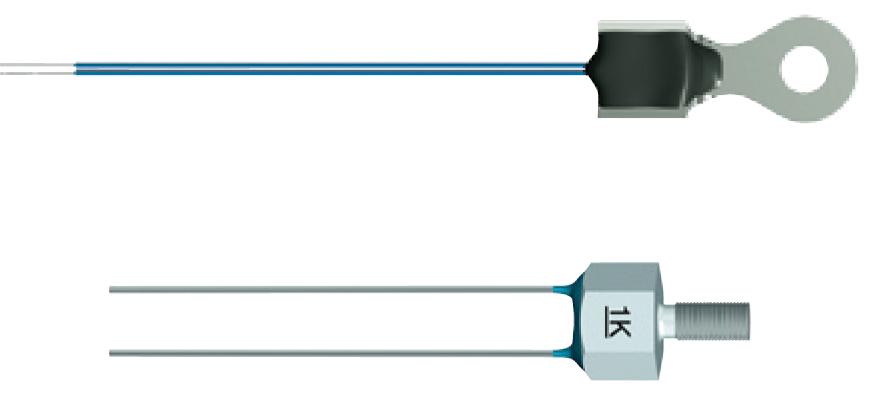

NTC Термисторы для измерения температуры

 f7

T:-55 … +300°C

R25°C: 15 Ом …430 кОм

-Высокая точность измерений

-Большое количество различных вариантов исполнений

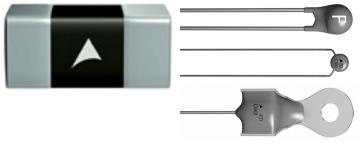

PTC Термисторы для измерения предельной температуры    f8

T: +60 … +160

R: 110 Ом … 10 кОм

-Быстрая и надежная реакция

-Большое количество различных вариантов исполнений
